自学习交换机
交换机上电启动时，帧交换表为空，随着各主机间的通信，通过自学习算法自动逐渐建立帧交换表。帧交换表是mac地址和端口号的对应关系，交换机端口是固定的，连接的设备是可变的，所以只有建立起帧交换表之后才能明确某目的mac地址的数据包该向哪个端口转发。
SDN的自学习交换机跟传统交换机不一样的点有：
- 帧交换表是由控制器来维护的，比如ryu里的数据结构：mac_to_port[dpid][mac] = port，控制器维护所有与之相连的交换机的帧交换表。
- 自学习的过程中可能会有流表的变化。
ping命令过程
ping命令使用ICMP传输协议，用于测试两主机之间的网络连通性。
局域网ping命令的执行过程：
网络模型为：h1 —- s1 —- h2，两台主机连接到同一个交换机。
假设h1 ping h2
- 首先h1查询自己的mac地址表，若有h2对应的mac地址，就直接设为目的mac，否则发送一个ARP广播包，目的mac设为ff:ff:ff:ff。
- 交换机收到ARP后，如果交换机中有h2对应的mac地址，就返回给h1，否则向所有端口发送ARP广播。
- h2收到ARP报文后，返回ARP应答报文，告诉h1自己的mac地址，同时学习到h1的mac地址。
- h1收到应答后，学习到h2的mac地址，封装ICMP报文给h2。
- h2收到报文后应答，ping完成。
实验分析
实验内容
- 通过ryu控制器实现一个SDN自学习交换机simple_switch.py，分析博客：ryu源码解读——simple_switch.py。
- 使用OVS搭建网络模型：h1 —- s1 —- h2，将s1连接到控制器。
- h1 ping h2，观察PacketIn消息。
- 查看s1的流表变化。
这里不用mininet平台搭建网络的原因是：mininet主机会定时检查与交换机的连接，导致出现很多的冗余PacketIn消息，不利于观察。
实验结果

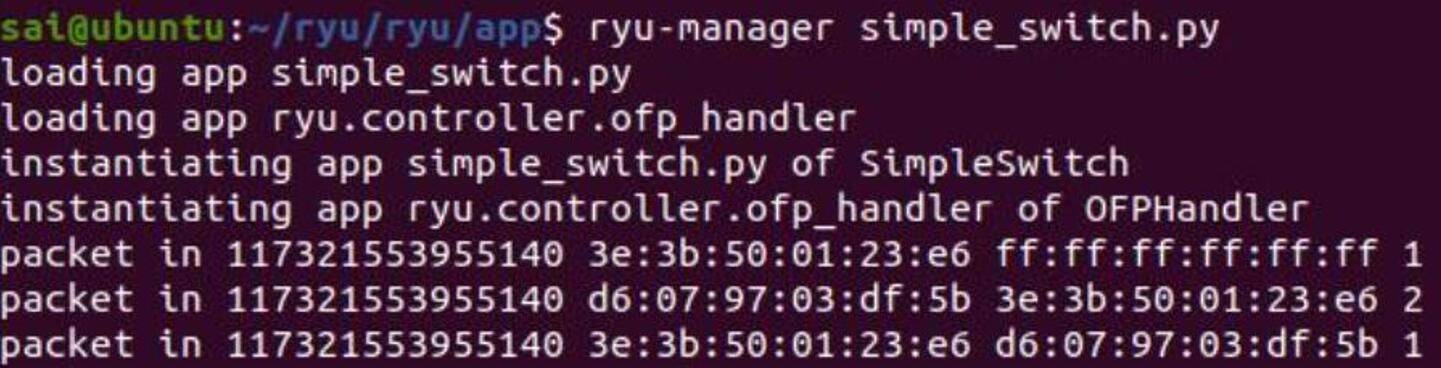

当h1 ping h2时，出现3条PacketIn消息，之后再ping，不再出现PacketIn消息。
使用ovs-ofctl dump-flows s1命令观察流表，结果如下：
执行完ping命令后多了两条流表。
流程分析
日志的输出格式是：packet in <交换机标号> <源mac> <目的mac> <输入端口>
h1：mac地址mac1 = 3e:3b:50:01:23:e6，连接到s1的1号端口。
h2：mac地址mac2 = d6:07:97:03:df:5b，连接到s1的2号端口。
- h1 ping h2，h1发送一个目的mac为ff:ff:ff:ff的ARP包，s1流表为空，发送PacketIn消息。
- 控制器学习到
mac1--端口1，查找不到h2连接的端口，发送PacketOut消息指示s1广播这个ARP包。 - s1广播，h2收到并学习到h1的mac地址，发送
<src = mac2，dst = mac1>的ARP应答报文，s1流表为空，发送PacketIn消息。 - 控制器学习到
mac2--端口2，查找到mac1的对应端口为1，此时下发一条流表in_port=2,output:1，发送PacketOut消息指示s1把这个应答报文转发到端口1。 - h1收到应答报文，学习到h2的mac地址，发送
<src = mac1，dst = mac2>的ICMP报文。 - 此时s1中只有一条流表
in_port=2,output:1，仍然发送PacketIn消息。 - 控制器查找到mac2的对应端口为2，下发一条流表
in_port=1,output:2，发送PacketOut消息指示s1把这个报文转发到端口2。 - 之后略
所以，整个过程中一共上传了三次PacketIn消息，分别是ma1 ff:ff:ff:ff 1，mac2 mac1 2，mac1 mac2 1。
过程结束s1中有两条流表，分别是in_port=2,src=mac2,dst=mac1,action=output:1,in_port=1,src=mac1,dst=mac2,action=output:2。
有了这两条流表之后，s1完全按照流表转发，不会产生PacketIn消息和新的流表。
结束语
总结
要始终用流表的思想看待整个过程，PacketIn消息产生的原因是没有匹配的流表。
