论文笔记——Wireless SDN Mobile Ad Hoc Network:from Theory to Practice.

Leeshy 出版于 Paper
   约 3606 字   预计阅读 8 分钟
目录

Wireless SDN Mobile Ad Hoc Network:from Theory to Practice.

https://ieeexplore.ieee.org/abstract/document/7996340

2017 IEEE International Conference on Communications (ICC)

自翻：https://github.com/leeshy-tech/PaperTranslate/blob/main/wireless_SDN_mobile.md

D2D （device to device） MANET （移动自组织网络） VANET（车辆自组织网络）

本地流量：信息流的源和目的距离很近的数据连接。

根据思科[1]最近的一份报告，通过无线网络传输的数据流量正在不断增加，不久将超过有线流量。在未来的5G场景中，无线流量的模式将对本地流量产生越来越大的需求。

使用当前的网络标准，即使是本地数据也要通过蜂窝网络传输到一个集中的实体，然后再重新分发。对于本地流量的交换来说，这种方法显然不是最优的。一种更有前途的方法依赖于设备到设备(D2D)技术[4]，其中设备可以在MANET或者VANET[6]中以分布式方式组织。

在没有集中控制的情况下，每个节点必须独立行动，做出路由决策，并在移动网络中动态地适应快速变化的拓扑结构。前人提出了一些解决方案：

  • 按需距离矢量(AODV)协议，它仅在需要时才寻找路由路径，适合流量偶发的场景。
  • 优化的链路状态路由（OLSR）协议，当几个源-目的对之间的流量比较正常的情况下，预先定义网络中每个可能的节点对之间的路由的主动协议。
  • 区域路由（ZRP）协议，将网络划分为多个集群，如果源节点和目的节点在同一个集群中，则使用OLSR等主动路由策略;否则，采用反应性策略，如AODV。

OLSR的主要问题：它需要节点之间频繁的控制消息交换，以维护每个节点上更新的网络拓扑。ZRP能够显著减少控制消息的数量，因为更新的拓扑信息只需要在每个集群中的节点之间进行维护，但是当一个包被发送到一个属于不同集群的节点时，会引入显著的延迟，因为新的路径应该以响应式的方式搜索。

在节点具有移动性的条件下，必须在减少开销（网络中交换的控制信息）和完全掌握网络拓扑之间做出权衡，如果要设计更好的传输路线，则要更频繁地交换控制信息，不仅耗费了更多的带宽资源，而且也增加了设备的处理压力。

为了适应这种网络不断变化的移动特性，我们参考SDN范例，将数据平面（包括节点之间本地交换的所有数据流量）与控制平面（包括所有的控制报文和本地路由决策）隔开。他们实现的结构是，设备中有两个用于 DP （data plane）和 CP（control plane） 的无线接口，设备以星形拓扑结构与集中式单元CU连接，CU以集中的方式做出路由决策，几乎实时地了解拓扑。这个框架的两个主要优点：

  • ad hoc网络中引入的开销是最小的,每个节点只需要知道它的邻居并且把该信息传给CU。
  • 根本上减少了每个节点的复杂性,因为路由算法运行在CU。

  • DP MAC协议：采用了ieee802.11的P2P模式独立基本服务集(IBSS)[16]，这是ieee802.11的特设模式标准，根据我们的方法的需要，将交换能力完全控制给上层。

  • SDN协议：OpenFlow。

  • 无线交换机：Open vSwitch (OVS)。

  • 控制器：ON开发的Open Network Operating System (ONOS)。

  • 平台：Rasp berry Pi(树莓派)Model B+，Linux操作系统

为了实现SDN架构，需要修改交换机设备的Linux内核，允许CU直接控制节点的路由。

/image/Paper/image-20220305203058587.png

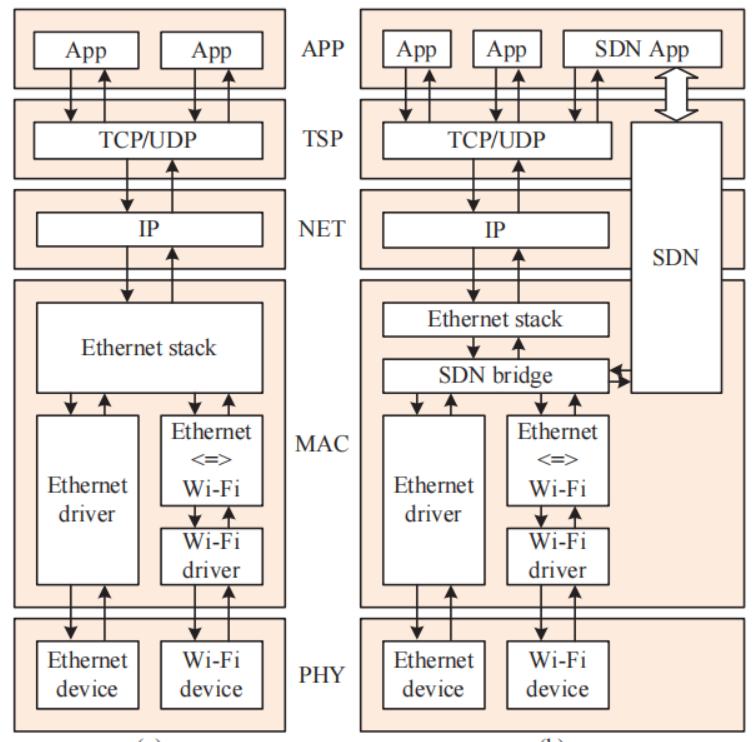

图中左侧为标准 Linux 内核协议栈中从物理层 (PHY) 到应用层 (APP) 的逻辑数据流，

以太网帧通过铜缆（在 PHY 层）到达设备，并被发送到以太网驱动程序（在 MAC 层），在删除 PHY 标头并将它们发送到以太网堆栈之前检查它们的完整性。 在以太网堆栈中，在将数据包发送到路由所在的 NET 层之前，MAC 标头也被删除。

如果从无线接口接收到 Wi-Fi 数据包，则数据包首先被发送到 Wi-Fi 驱动程序，在那里去除 PHY 包头，然后由特定模块处理，将 Wi-Fi 数据包转换为以太网数据包，随后被发送到以太网堆栈。

在 SDN 块中，数据报可以根据从 SDN 控制器接收到的规则进行修改。 特别是，为了控制路由路径，SDN控制器强加的规则涉及修改相应数据报的MAC头。 在这些修改之后，数据报将被发送回 SDN 网桥，并转发到以太网堆栈进行与左侧情况相同的处理。

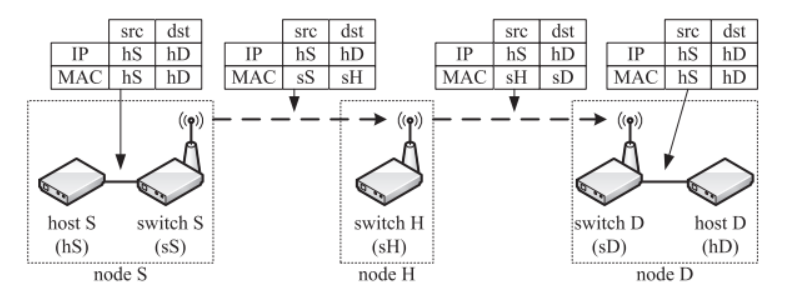

如图所示，涉及从源节点（S）到目的地 (D)的两跳传输。 数据包由 S 生成。它首先传输到辅助节点 (H)，然后由 H 中继到 D。

/image/Paper/image-20220305203811795.png

  • 数据包由主机 S (hS) 生成，它在 IP 报头和 MAC 报头中指定目标主机 D (hD) 的地址。 hS 不知道到达 hD 所需的任何路由信息。 它只是通过有线信道将数据包传输到节点 S (sS) 的交换机，该交换机负责无线传输它。
  • sS 正在运行 SDN 模块，该模块根据从 SDN 控制器接收到的指令修改 MAC 层的源地址和目标地址。 MAC头中的源和目的地分别变成sS和sH（节点H的交换机）。 然后，数据包可以被 sS 发送，也可以被 sH 接收。
  • 由于数据包中的目的MAC地址为sH，因此数据包由sH进一步处理，并向sS发回确认（ACK）。sH 执行类似的过程，修改目的MAC地址，数据包可以被转发到目的节点（sD）的交换机。
  • 最后，sD 根据来自 SDN 控制器的另一条规则，将源 MAC 地址和目标 MAC 地址分别修改为 hS 和 hD。 这个过程，称为 MAC 恢复，是必要的，以便 hD 识别数据包是由 hS 发送的，而不需要来自 SDN 框架的任何进一步信息。

对于大多数 Wi-Fi 适配器，如果 固件的MAC 和目的地不匹配，则固件中会丢弃数据包，因此修改 MAC 地址是多跳传送数据包的必要步骤。

/image/Paper/image-20220305204517460.png

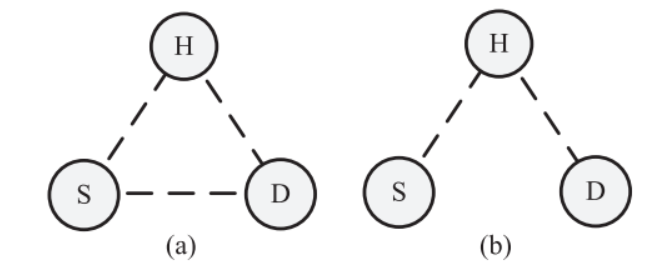

实验场景由具有三个 SDN 节点的 SDN MANET 组成，标记为 S、H 和 D，如上一节所示，部署如图所示。每个节点由一个 RPi Model B+ 和一个 Wi -Fi 适配器（Ralink RT5370 USB）组成，DP 中的传输使用 IEEE 802.11g ad-hoc 模式。 三个 SDN 节点配备了 OVS-2.4.0，并连接到运行 ONOS 控制器的 CU 和我们的 MANET 应用程序 [12]。

第二个网络名为 OLSR MANET，它使用相同位置和相同拓扑的相同三个节点（S、H 和 D）进行比较。 实际上，在第二个网络中，节点没有配备我们的 SDN 框架，但它们正在运行分布式路由策略 OLSR。

在这两个网络中，数据流量都是在节点 S 使用流量生成器 iPerf3 [35] 生成的，该流量生成器会创建一个随机 TCP 流，流向目的地节点 D。实验时间为 N 秒，时间间隔为 1秒。 对于每个间隔 τn，n = 1,…,N，端到端吞吐量以每秒比特 (bps) 为单位测量为： T(τn)= TCP  RWND ×8 RTT  T\left(\tau_{n}\right)=\frac{\text { TCP } \text { RWND } \times 8}{\text { RTT }} 其中 TCP RWND 是间隔 τi 期间 TCP 会话的平均接收窗口大小，RTT 是平均往返时间，即从发送的 TCP 段的第一个比特传输到接收到该 TCP 段的 TCP ACK的最后一个比特所经过的时间。

为了比较 SDN MANET 和 OLSR MANET 在拓扑突然变化的情况下的行为，我们改变了图a的全连接拓扑为图b的多跳拓扑（S和D之间没有直接连接）。实现的方法是，在节点的 MAC 层设计一个模块来模拟 S 和 D 之间的链路故障，该模块可以拒绝来自 S 的所有数据包（对于 节点 D），或来自 D（对于节点 S）。 这样，我们可以在我们的实验中完美地控制 S 和 D 之间的链路何时发生故障，或者何时重新启动。

对于 SDN MANET 和 OLSR MANET，每个实验重复 M = 20 次。 结果中显示的平均吞吐量为： Tˉ(τn)=∑m=1MTm(τn)M \bar{T}\left(\tau_{n}\right)=\frac{\sum_{m=1}^{M} T_{m}\left(\tau_{n}\right)}{M} 其中 Tm(τn) 是第 m 次实验在时间间隔 τn 期间获得的吞吐量。

/image/Paper/image-20220305205040956.png

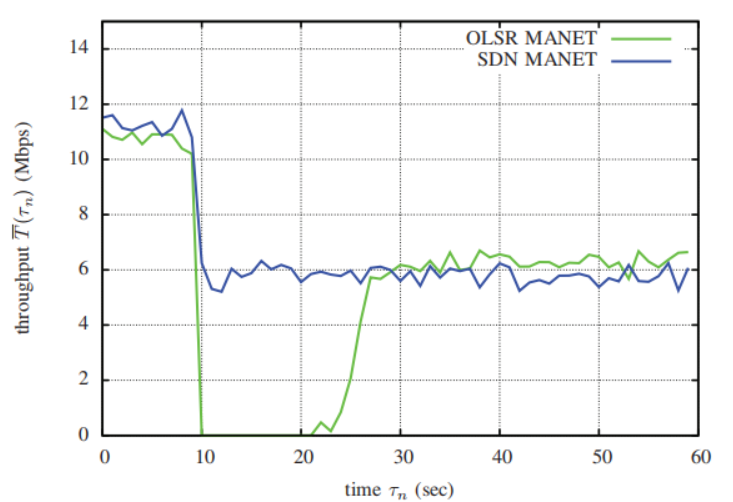

在时间 t = 10，S 和 D 之间的直接链路发生故障。 SDN控制器立即收到此事件的通知，并迅速做出反应，将新的SDN规则强加给节点S和H。这样，节点S将所有发往D的数据包发送给H，H将这些数据包转发给D。 SDN MANET 的吞吐量立即恢复到初始吞吐量的一半，因为从 S 到 D 的新路径现在有两跳。

OLSR MANET 能够识别链路故障并通过仅在 t = 25 时将路径更改为 D 来对其做出反应，延迟约 15 秒，从而导致严重的吞吐量中断。 这个结果是意料之中的，因为 OLSR 有一个完全分布式的路由算法，它需要大量时间来更新。

/image/Paper/image-20220305205240650.png

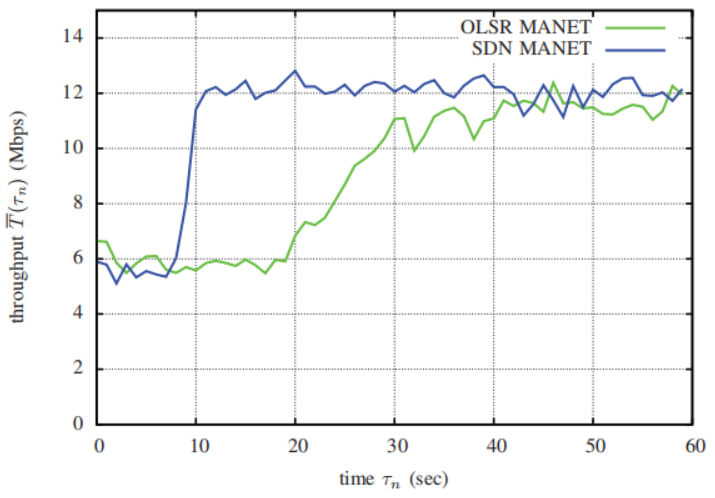

在第二个实验中，我们观察了当初始拓扑是图b中的拓扑时，SDN MANET 和 OLSR MANET 经历的平均吞吐量，即 S 和 D 之间的两跳路径。 在 t = 10 时，S 和 D 之间的直接链接也被激活，如图a所示。 正如预期的那样，我们观察到，在 SDN MANET 的情况下，网络能够迅速对拓扑的变化做出反应，并且吞吐量在 t > 10 时几乎翻了一番。另一方面，OLSR MANET 的延迟约为 20 秒。

/image/Paper/image-20220305205348684.png

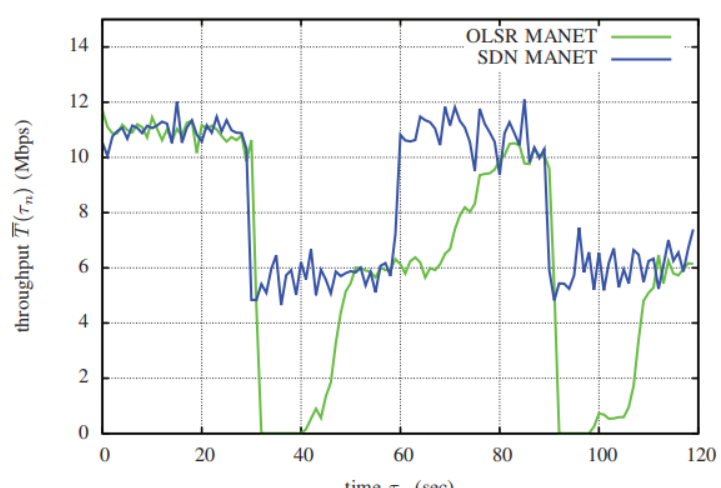

在第三个实验中，有一系列连续的拓扑变化。 在 t = 0 时，拓扑是图a中的拓扑（S 和 D 之间有直接链路），然后在 t = 30 时，拓扑变为图b中的拓扑（两跳） ，然后在 t = 60 时再次切换到图a，最后在 t = 90 时切换到图b。

同样在这种情况下，实验重复 20 次，结果取所有试验的平均值。 对于每个拓扑变化，我们观察到 SDN MANET 如何能够几乎立即对拓扑变化做出反应，而 OLSR MANET 对变化的反应有一定的延迟，正如预期的那样，会导致显著的吞吐量损失。

在这项工作中，我们提出了一个 SDN MANET 的实际实现，它提供了 D2D 数据传输的所有优点，同时具有集中网络管理的灵活性。

为了展示 SDN MANET 的优势以及所提供的所有软件的有效性，我们将我们的 SDN MANET 与以分布式方式管理的 ad hoc 网络进行了比较。 我们用几个简单的例子强调了我们方法的显着优势，特别是对于快速变化的网络拓扑。

在未来的工作中，我们计划处理大规模的 SDN MANET，解决可能出现的可扩展性问题。
